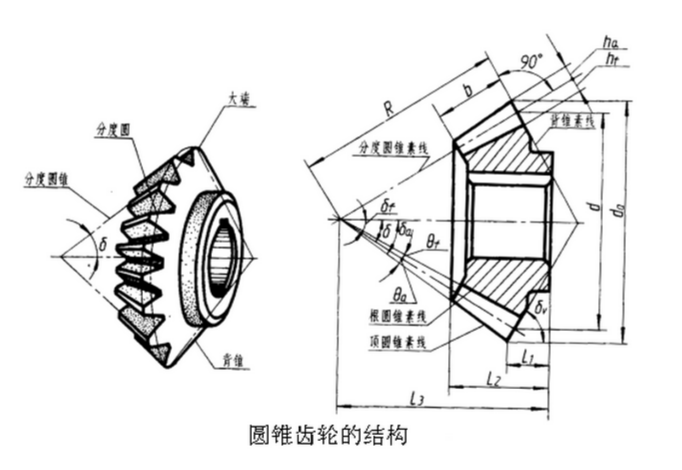

            圓錐齒輪通常用于交角90°的兩軸之間的傳動,其各部分結構如圖所示。齒頂圓所在的錐面稱為頂錐面、大端端面所在的錐面稱為背錐,小端端面所在的錐面稱為前錐,分度圓所在的錐面稱為分度圓錐,該錐頂角的半角稱為分錐角,用δ表示。

          1

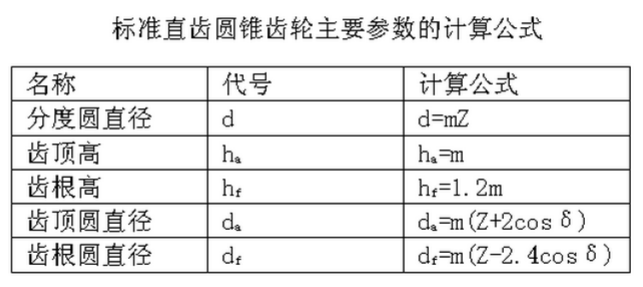

            圓錐齒輪的輪齒是在圓錐面上加工出來的,在齒的長度方向上模數、齒數、齒厚均不相同,大端尺寸*大,其它部分向錐頂方向縮小。為了計算、制造方便,規定以大端的模數為準計算圓錐齒輪各部分的尺寸,計算公式見下表。

          2

            其實與圓柱齒輪區別也不大,只是圓錐齒輪的計算參數都是打斷的參數,齒根高是1.2倍的模數,比同模數的標準圓柱齒輪的齒頂高要小,另外尺高的方向垂直于分度圓圓錐的母線,不是州縣的平行方向。

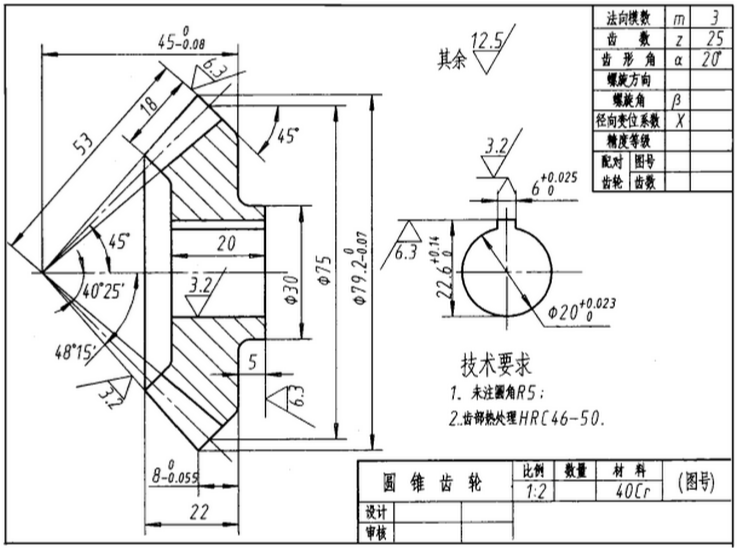

            單個圓錐齒輪的畫法規則同標準圓柱齒輪一樣,在投影為非圓的視圖中常用剖視圖表示,輪齒按不剖處理,用粗實線畫出齒頂線、齒根線,用點畫線畫出分度線。在投影為非圓的視圖中,只用粗實線畫出大端和小端的齒頂圓,用點畫線畫出大端的分度圓,齒根圓不畫。

            注意:圓錐齒輪計算的模數為大端的模數,所有計算的數據都是大端的參數,根據大端的分度圓直徑,分錐角畫出分度線細點畫線,量出齒頂高、齒根高,即可畫出齒頂和齒根線,根據齒寬,畫出齒形部分,其余部分根據需要進行設計。

            單個齒輪的畫法同圓柱齒輪的規定完全相同。應當根據分錐角,畫出分度圓錐的分度線,根據分度圓半徑量出大端的位置,根據齒頂高、齒根高找出大端齒頂和齒根的位置,向分度錐頂連線,就是頂錐(齒頂圓錐)和根錐(齒根圓錐),根據齒寬量出分度圓上小端的位置,做分度圓線的垂直線,其他的次要結構根據需要設計即可。

          3
